Sat Schüssel ausrichten

Der Sat-Empfang liefert Ihnen die größte Auswahl an Sendern und die beste Bildqualität. Zu Hause oder
im Ausland empfangen Sie damit Hunderte deutschsprachige TV- und Radioprogramme.

Wie Sie eine Satelliten-Schüssel exakt ausrichten, erklärt XmediaSat.

So bereiten Sie sich vor

Suchen Sie zum Aufstellen der Satelliten-Schüssel einen passenden Platz: Achten Sie auf
freie Sicht in Richtung Süden. Bäume, Sträucher oder Häuser im Empfangsfeld behindern den Empfang.

So finden Sie den richtigen Standort

Ob auf dem Dach, an der Wand oder im Garten spielt keine Rolle - wichtig ist: Sie befestigen
die Sat Antenne vernünftig und achten darauf das keine Bäume, Sträucher oder Häuser im Empfangsfeld liegen.

Folgende Winkel stellen Sie ein

Die grobe Richtung für Astra 19,2° ist in Mitteldeutschland: Richtung Süden, 13° nach links (Azimutwinkel)
und 31° Grad nach oben (Elevationswinkel). Der LNB-Kippwinkel (Skew) beträgt -9° - den LNB drehen
Sie, wenn Sie vor dem Spiegel stehen, 9° im Uhrzeigersinn nach rechts.
Für Ihren Standort finden Sie unter folgenden Link Satzentrale.de die genauen Werte.

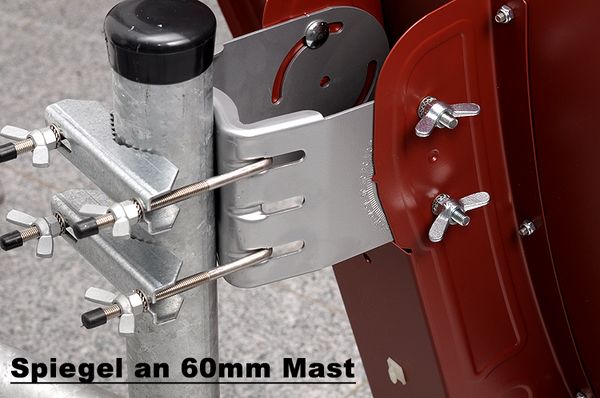

Das Bild zeigt wie Sie den Elevationswinkel am Gibertini SE85 Spiegel einstellen.

So richten Sie Antenne mit Ihrem Receiver und Fernseher aus.

Ihr Satelliten-Empfänger hat im Bildschirmmenü eine Anzeige für die Empfangsqualität. Mit Hilfe
dieser Anzeige richten Sie die Sat-Antenne aus. Sie benötigen ein TV-Gerät in Sichtweite um das
Bildschirmmenü wiederzugeben. Richten Sie die Antenne mit den genannten Winkeln aus. Wählen
Sie bei Ihrem Receiver das Menü für die Anzeige der Signalstärke/Signalqualität. Drehen Sie die
Antenne nach links und rechts bis die Anzeige ein Signal anzeigt. Nach erfolgreicher Suche, verändern
Sie beide Winkel solange, bis Sie das Optimum haben. Gute Anzeigewerte liegen hier, von Hersteller
zu Hersteller unterschiedlich, zwischen 70% und 100%. Die Anzeige dient hier der Einstellhilfe.
Exakte Werte liefert ein richtiges Messgerät.

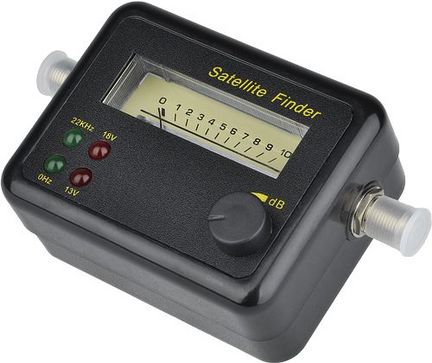

Einfaches Ausrichten mit dem Sat-Finder

Ein gutes Hilfsmittel ist der sogenannte Sat-Finder. Das Gerät kostet 6,66 EUR und Sie schalten es
zwischen Antenne und Sat-Receiver. Es zeigt die Stärke des Satelliten-Signals auf einer Skala und
mit einem ansteigenden Piepton an. Drehen Sie die Antenne nach links und rechts bis die Anzeige ein
Signal anzeigt. Nach erfolgreichem Drehen gibt das Gerät einen hohen Ton aus. Verändern Sie jetzt
beide Winkel solange bis zum Optimum.
Kontrollieren, Festschrauben - fertig!
