Montageanleitung für F-Stecker / F-Aufdrehstecker

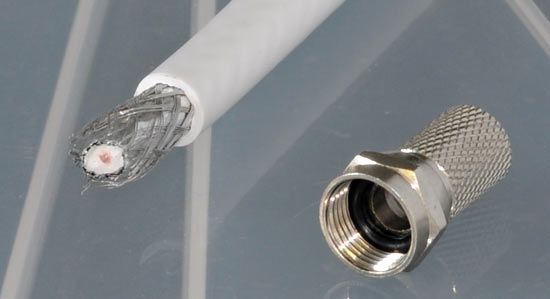

Ummantelung entfernen

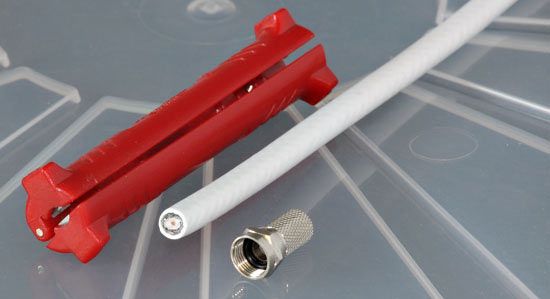

Als erstes wird mittels des Abisolierers die Ummantelung des Koaxialkabels auf einer Länge von ca. 12 mm entfernt. Der Abisolierer hat zwei verschiedene Messer - auf jeder Seite eine andere Größe. Für die Ummantelung des Koaxialbabels benötigen wir die Seite mit der großen Öffnung.

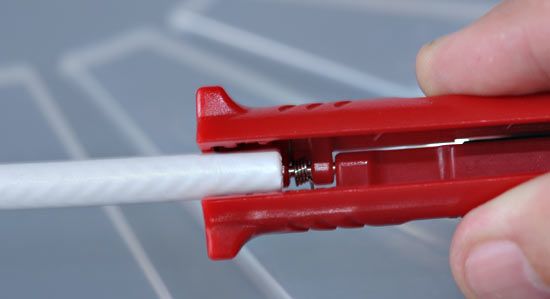

Abisolierer richtig ansetzen

Setzen Sie den Abisoliere an der richtigen Stelle an und drehen dann vorsichtig ein paar mal nach rechts und links bis sich die Ummantelung vom Kabel löst.

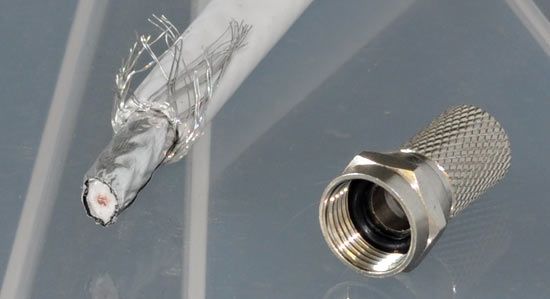

Geflecht nach hinten legen

Das freigelegte Geflecht wird nun nach hinten über den äußeren Mantel zurückgeklappt.

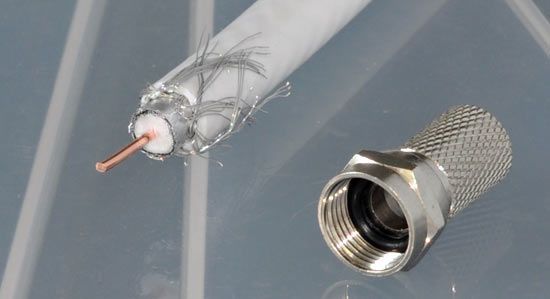

Innenleiter freilegen

Mit der zweiten Seite des Abisolierers wird nun der Innenleiter ca. 8mm freigelegt.

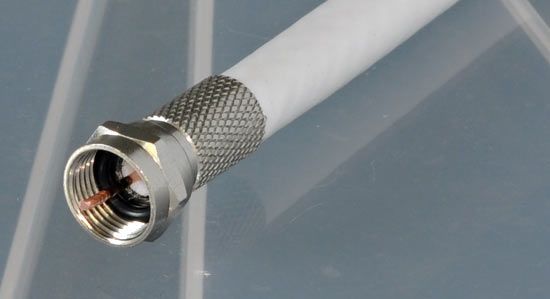

F-Stecker aufdrehen

Das Kabel ist nun fertig vorbereitet. Drehen Sie jetzt den F-Stecker im Uhrzeigersinn auf das Kabel auf bis der Innenleiter vorne ca. 1 mm rausguckt. Wenn der Innenleiter länger rausguckt muss dieser mit einem Seitenschneider gekürzt werden.

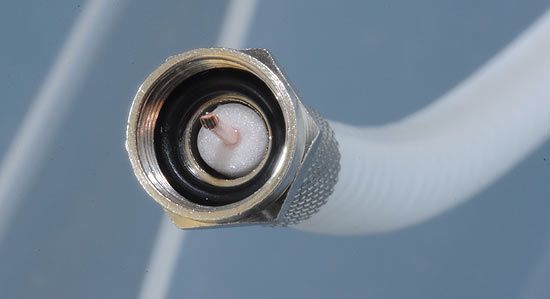

Endkontrolle

Zum Schluss noch kontrollieren das kein Drahtgeflecht zwischen Innenleiter und Metallgehäuse vom F-Stecker liegt.
